EnMS 에너지 경영 시스템

에너지 경영 시스템이란?

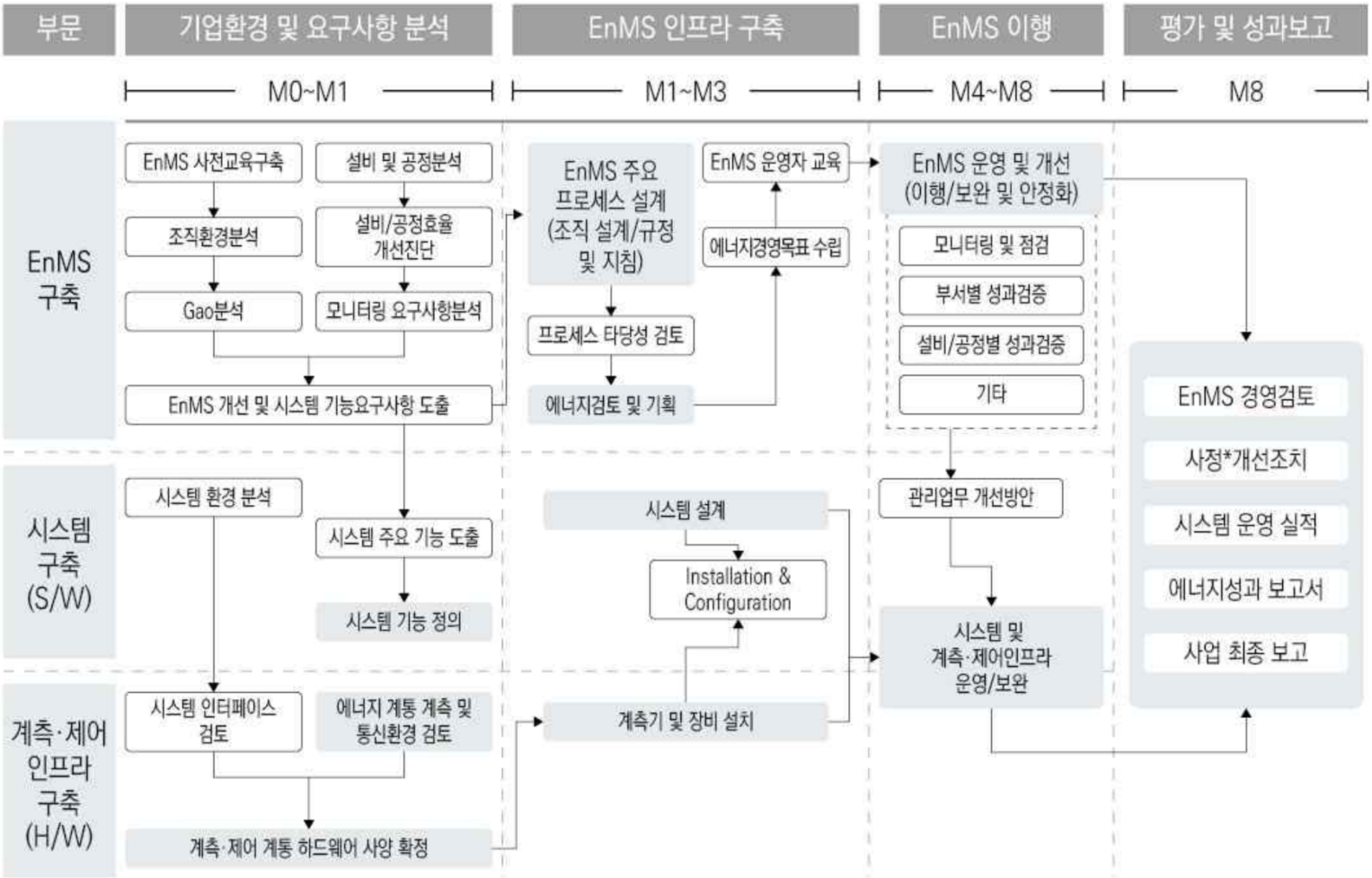

• 기업의 에너지관리 필요성과 요구사항에 맞추어 에너지경영체계를 구축하고 ISO50001 인증 기반을 마련하기 위해 사업 목표 달성을 위한 4단계를 기획하여 체계적이고 전략적인 관리체계를 구축하여 전사적 지속적으로 추진할수 있는 기술측면과 경영측면이 조화된 에너지관리 시스템 표준

사업목적

• 산업,발전부문 에너지다소비업체의 에너지 사용을 효율적으로 관리하기 위한 전사적 에너지경영시스템 인프라구축 컨설팅, 에너지사용 현황 실시간계측.제어 및 에너지관리시스템 등 에너지경영시스템 (EnMS)기반의 스마트 에너지공장 인프라 구축 지원

성과

• 에너지원별 (전력,가스 등) 사용량을 계측하여 실시간 모니터링 하여 수집된 데이터를 기반으로 카네고리별(에너지원,계통,공정 등) 생산계획 대비 에너지사용량 목표를 설정하고 이에 대한 현황 분석과 문제를 보완함

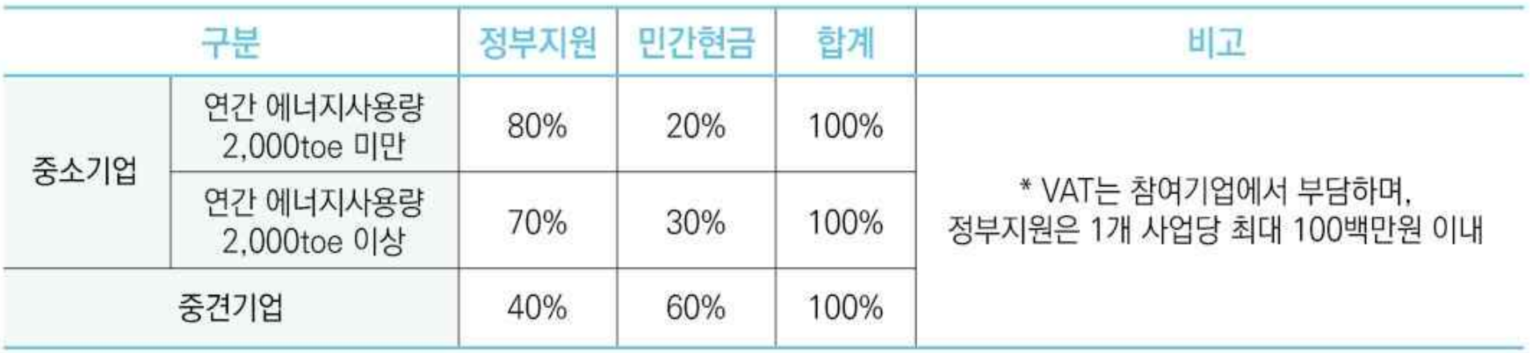

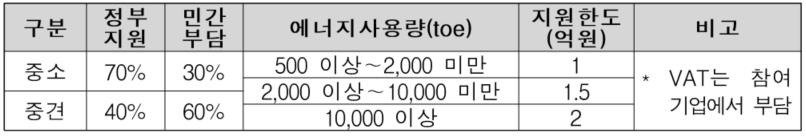

사업장 규모별
지원기준

기대효과

• 에너지관리 지표개발

  공급처중심의 에너지 관리에서 수요처의 생산을 포괄하는 전사적
  에너지 관리 실현

• 에너지절감 및 효율개선

  생산원가에 포함된 에너지 비용 절감 및 공정구조 개선

• 목표관리제 및 규제에대응

  목표관리제를 비롯한 관련 국내외 규제에 대한 실질적인 대응방안 제시

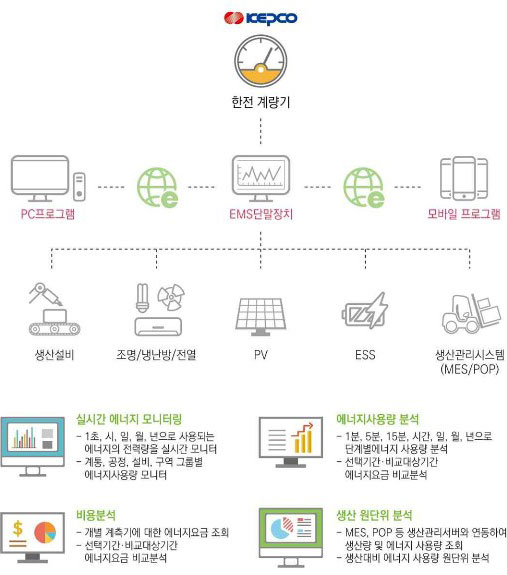

시스템 구성

FEMS 에너지 경영 시스템

FEMS 사업이란?

• 스마트선도산업단지에 입주한 중소?중견사업장을 대상으로 에너지의 효율적 사용 환경 조성을 위해 계측.제어 시스템 및 공장에너지관리 시스템（FEMS）* 구축 및 컨설팅 등을 지원하여 스마트에너지공장 확산 및 에너지효율화 기반 마련 * 공장의 에너지사용을 효율적으로 관리하기 위하여 센서 ?계측장비, 분석 소프트웨어 등을 설치하고. 에너지사용현황을 실시간으로 모니터링하여 필요시 에너지사용을 제어할 수 있는 통합관리 시스템

지원대상

• 스마트 선도산단 프로젝트에 따라 선정된 4개 국가산단（반원.시화, 창원, 남동, 구미산단）에 입주한 중소.중견사업장-참여기업을 수행책임자로 하여 참여기업에 에너지관리시스템을 구축하기 위한 컨설팅, 계측 및 제어, 에너지관리시스템 구축 등을 수행할 전문기업을 선정하여 사업 신청

최대수요전력

• + 전기요금의 기본요금을 부과하는 기준이 되는 수치로 매 15분간의 전력사용량 중
  1최대치 값을 적용
  + 전기요금에서 기본요금을 책정할 때 적용
  예) 15분 최대 피크값이 3,000kw 이고 기본요금 단가 8,320원(산업용/을 고압A 선택2)일때, 3,000 x 8,320 = 24,960,000원/월 x 12개월 = 299,520,000원/년 이므로 최대수요전력 관리가 반드시 필요함.
  (피크치를 10%만 절감시키도 년간 약 3천만원 절약)

최대수요전력장치란?

• 최대전력을 관리하는 장치로서，고객이 목표전력을 설정하면 연동된 부하들을 효율적으로 제어하여 설정된 최대수요전력이 초과되지 않도록 관리해 주는 장치

적용 현장

• 산업체
  생산설비(주물공장 전기로, 다이캐스팅공장 용해로, 기타 전력부하가 높은 설비)
  빌딩,건물
  유틸리티 설비 - 공조기, 콤프레샤，집진기, 급배기휀 등
  학교,관공서
  냉난방설비 - EHP, 대형냉난방기, 전열기구 등

한국전력공사 지원금

• 최대전력관리장치 설치 지원금 / 계약전력 500kw 이상 고객당 150만원
  지원. 소진시까지

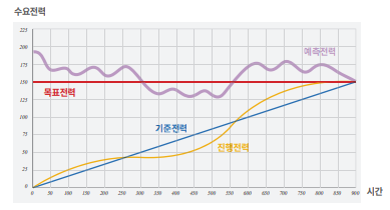

최대수요전력
관리장치

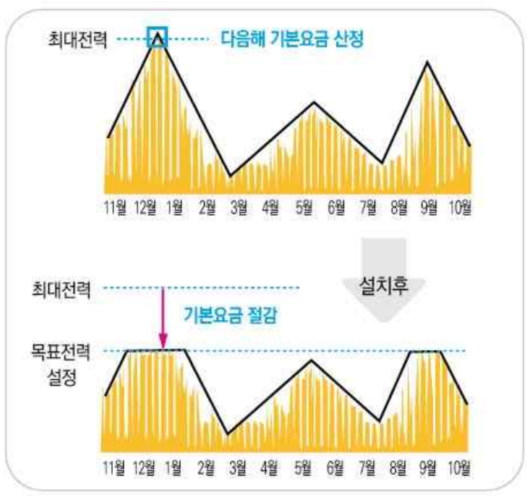

최대수요전력관리장치
설치 전,후

수요반응 사업

수요반응 사업이란?

• 전력거래소에서 주관하는 수요관리 사업으로서， 현재 전력량의 수요에 맞추기 위해 전기 사용자가 사용량을 변화시키는 사업이며， 전력거래소의 감축 지침이 있을때 계약된 사용자가 이를 이행하고 결과에 따라 정산금을 받는 사업

표준DR（표준 수요반응자원

• 전기소비자가 판매사업자 또는 구역전기사업자와 체결한 전기사용계약 종별에 대한 제한 없이 모든 계약 종별의 전기 소비자를 참여고객으로 하는 수요반응자원을 말한다.〈신설 2016.12.30>

중소형DR（중소형 수요반음자원

• 판매사업자 또는 구역전기사업자와 일반용，주택용，농사용, 교육용 전력의 전기사용계약을 체결한 전기소비자 및 산업용 전력 2MW 이하의 전기사용계약을 체결한 전기소비자를 수요반응참여고객으로 하는 수요반응 자원을 말한다.〈신설 2016.12.30>

실시간 수요감축요청

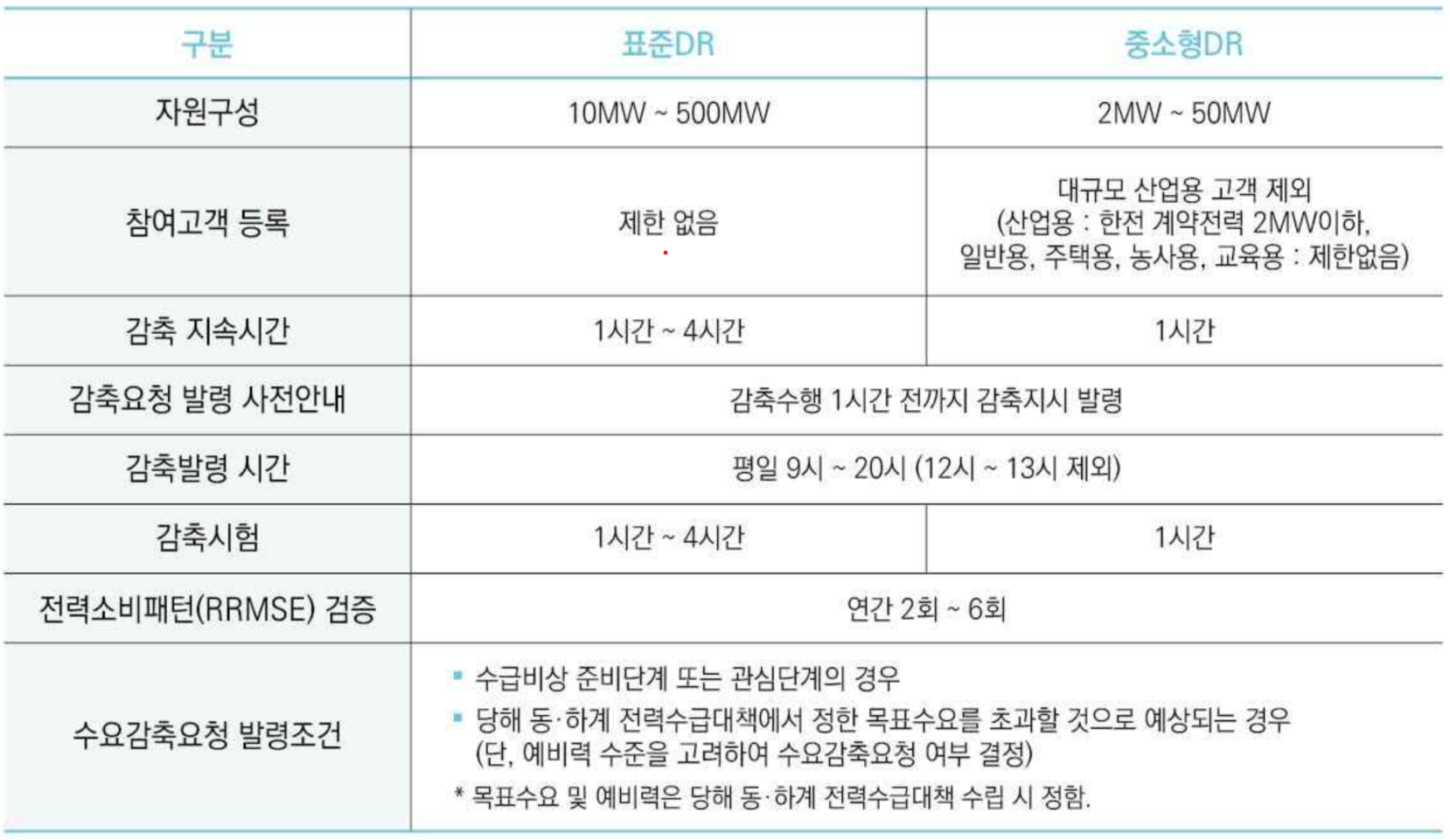

운영규칙

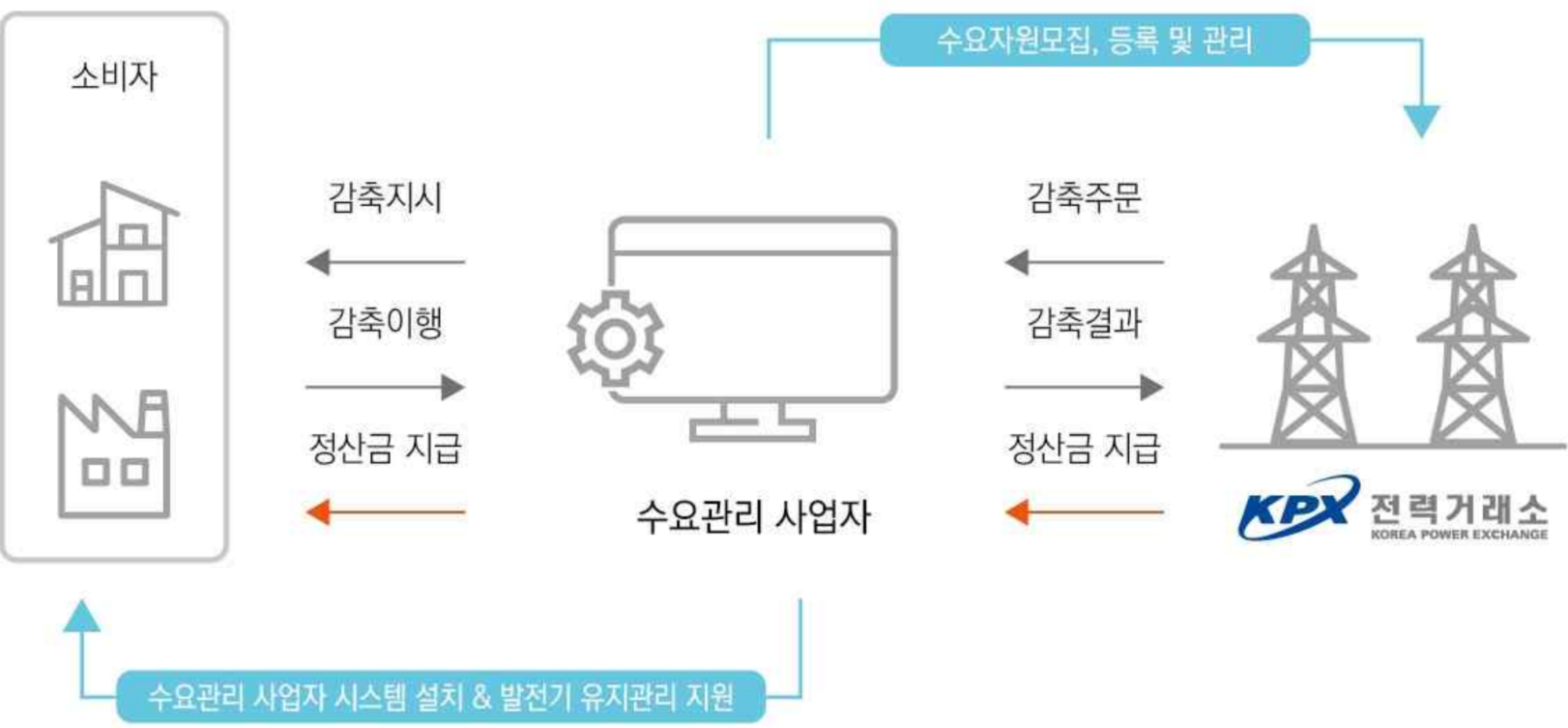

구조

자동제어 시스템

전력감시 SCADA 시스템

• 전압，전류，전력, 역율 등 전력계통의 안정적인 공급 및 품질 관리를 목적으로 상시 모니터링시스템을 구축 하여 전력데이터，이벤트 이력 등의 각종 데이터를 가공 저장 및 출력할 수 있으며 최적의 수, 배전 환경을 유지

유틸리티설비 원격감시 시스템

• 공조기, 냉동기, 휀，펌프，급수탱크 등 유틸리티 설비의 안정적인 운영을 목적으로 실시간 원격 감시 및 운전, 경보알람, 보고서 기능을 적용시켜 효율적으로 설비 관리를 할 수 있음

실시간 수요전력 전송장치

• 공군부대 등 실시간 수요전력 데이터를 홈페이지서버에 주기적, 지속적으로 전송 및 입력해야 되는 곳에 설정에 따라 정해진 시간에 실시간 데이터를 자동으로 전송해 주는 장치

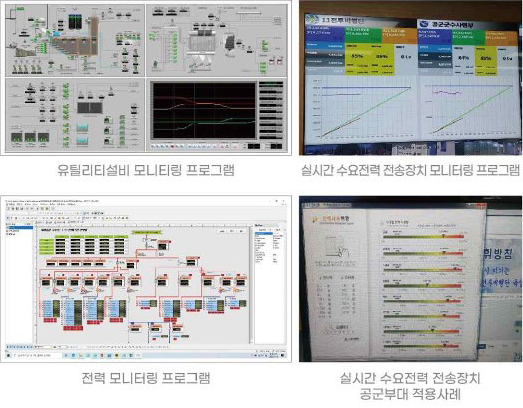

모니터링 프로그램

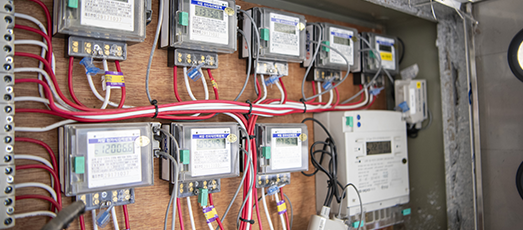

적용사례

전기공사

전기공사면허 대구-01454호

• 일반전기공사, 배선공사, 전기판넬, 수변전반, 자동제어, LED조명 등
